Na míru navržený stojan pro servisní mikroskop

13.10.2026

V rámci podnikání mě vždy nejvíc baví výzvy, u kterých můžu naplno využít kombinaci různých materiálů a výrobních technologií k dosažení maximální funkčnosti. Nedávno se na mě obrátil zákazník s žádostí o vývoj a výrobu specifického stojanu pro digitální mikroskop.

Zadání a výzva

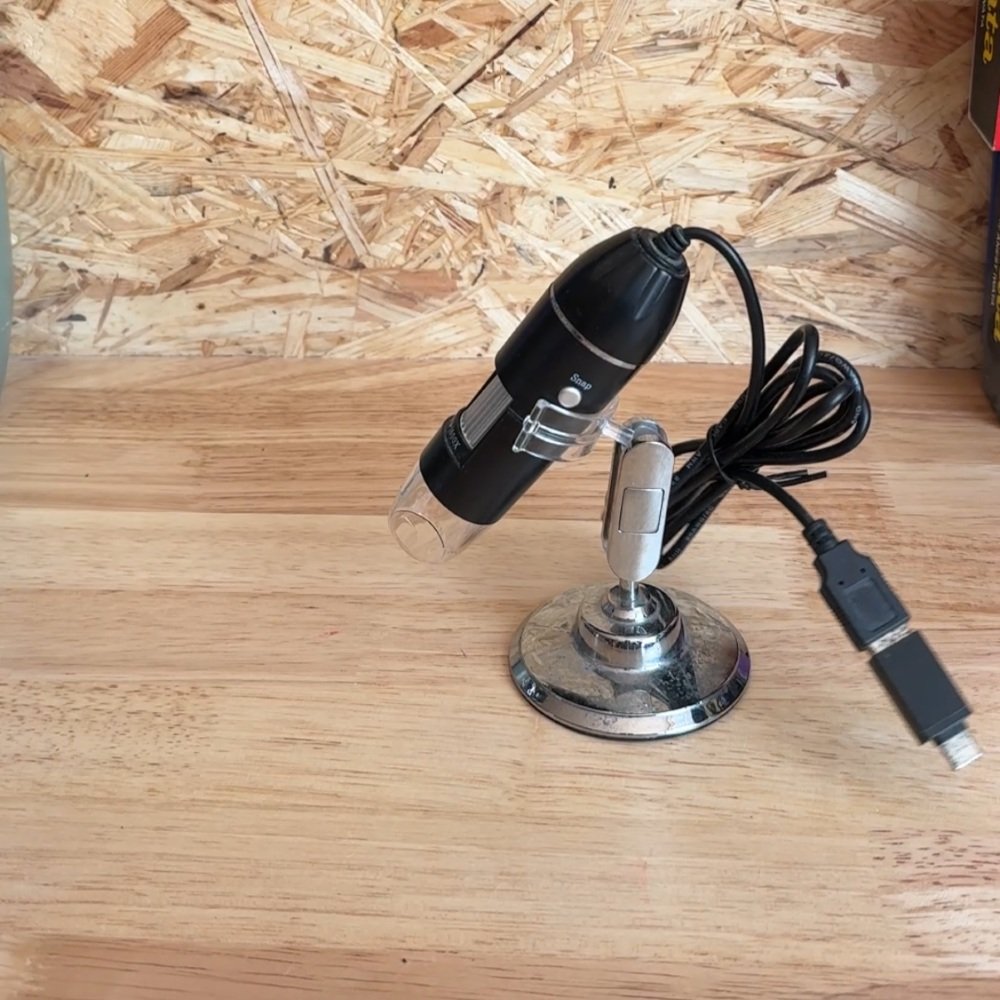

Zákazník se zabývá servisem drobné elektroniky – opravuje mobilní telefony, tablety, notebooky a další zařízení. Při své každodenní práci využívá mikroskop s kamerou, pro který doposud používal standardně dodávaný kloubový držák. Toto řešení však mělo minimální flexibilitu a při práci spíše překáželo. Cílem bylo navrhnout stabilní řešení, které umožní nastavit mikroskop do požadované polohy, kde už bezpečně zůstane, a zákazník jej nebude muset každou chvíli přesouvat.

Hlavní požadavky zákazníka:

• Stabilní stojan s pevnou podstavou.

• Protiskluzová úprava základny.

• Hladká pracovní deska

• Plynulá výšková regulace kamery.

• Umístění objektivu do středu pracovní plochy.

Moje řešení

Abych splnil všechny body zadání a dodal produkt, který vydrží každodenní profesionální nasazení, rozhodl jsem se zkombinovat 3D tisk z cenově dostupného ale zároveň odolného materiálu s kovovými prvky dohromady s plexisklem a protiskluzovou gumou formátovaných na laseru.

1. Multifunkční základna s velkorysým prostorem

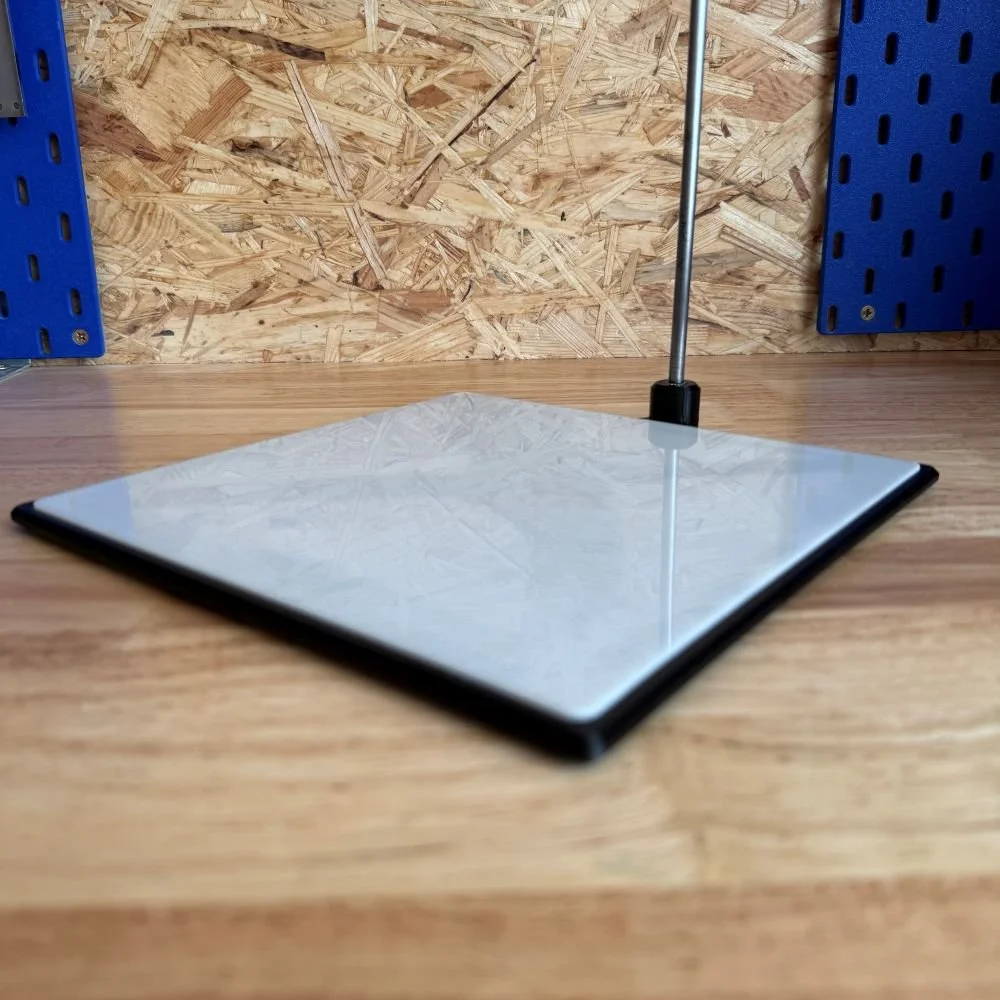

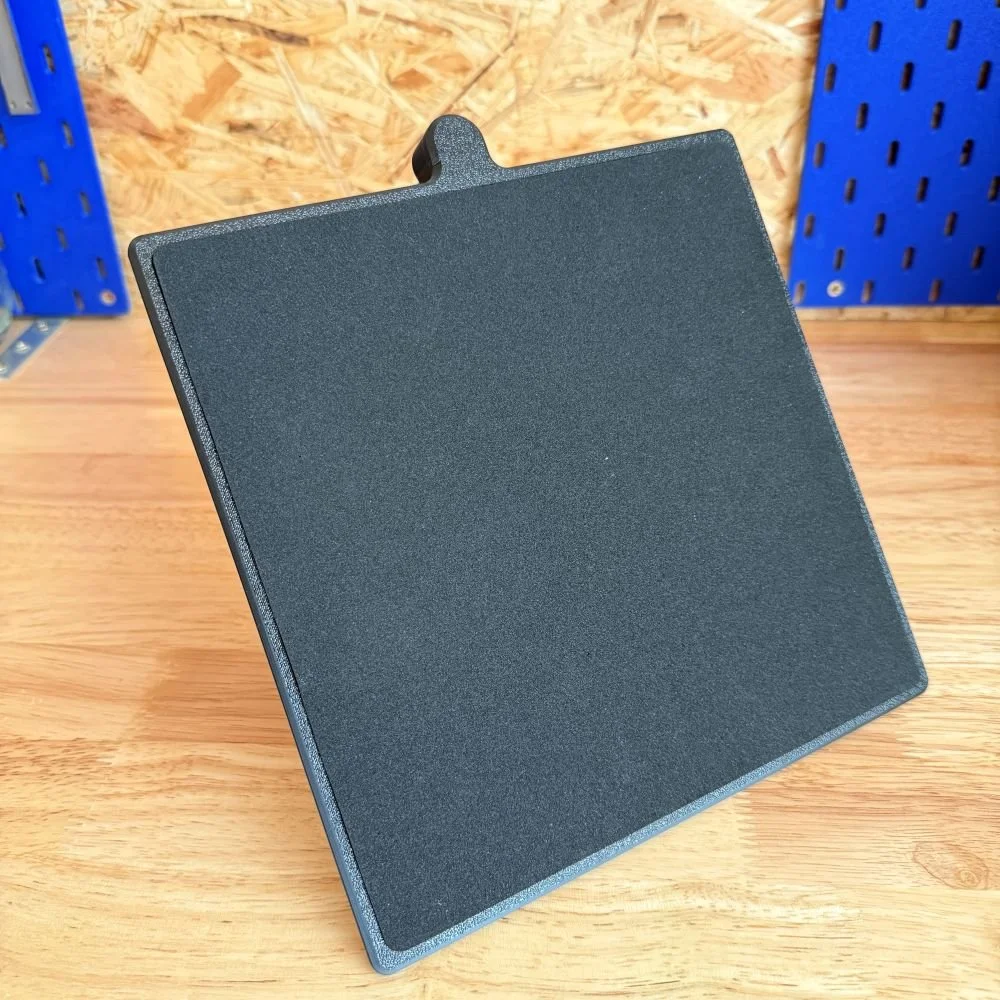

Podstavu o rozměrech 22 × 22 cm jsem vytiskl z PETG, což poskytuje spoustu místa na práci. Spodní stranu jsem opatřil protiskluzovou gumou pro absolutní stabilitu na pracovním stole. Do vrchní části jsem vsadil bílou plexi desku. Ta plní hned dvě funkce – zajišťuje dokonale hladký povrch chránící opravovaná zařízení a díky bílému podkladu skvěle kontrastuje s drobnými součástkami, takže se na ní neztratí ani ten nejmenší šroubek.

2. Modulární konstrukce a ocelová vodící tyč

Do samotné PETG podstavy jsem vsadil závitovou vložku, do které je pevně zašroubována ocelová kulatina. Tento nenápadný konstrukční detail přináší zásadní výhodu: celý stojánek lze v případě potřeby velmi snadno složit a uskladnit, aniž by zabíral zbytečné místo.

3. Flexibilní držák mikroskopu s aretací

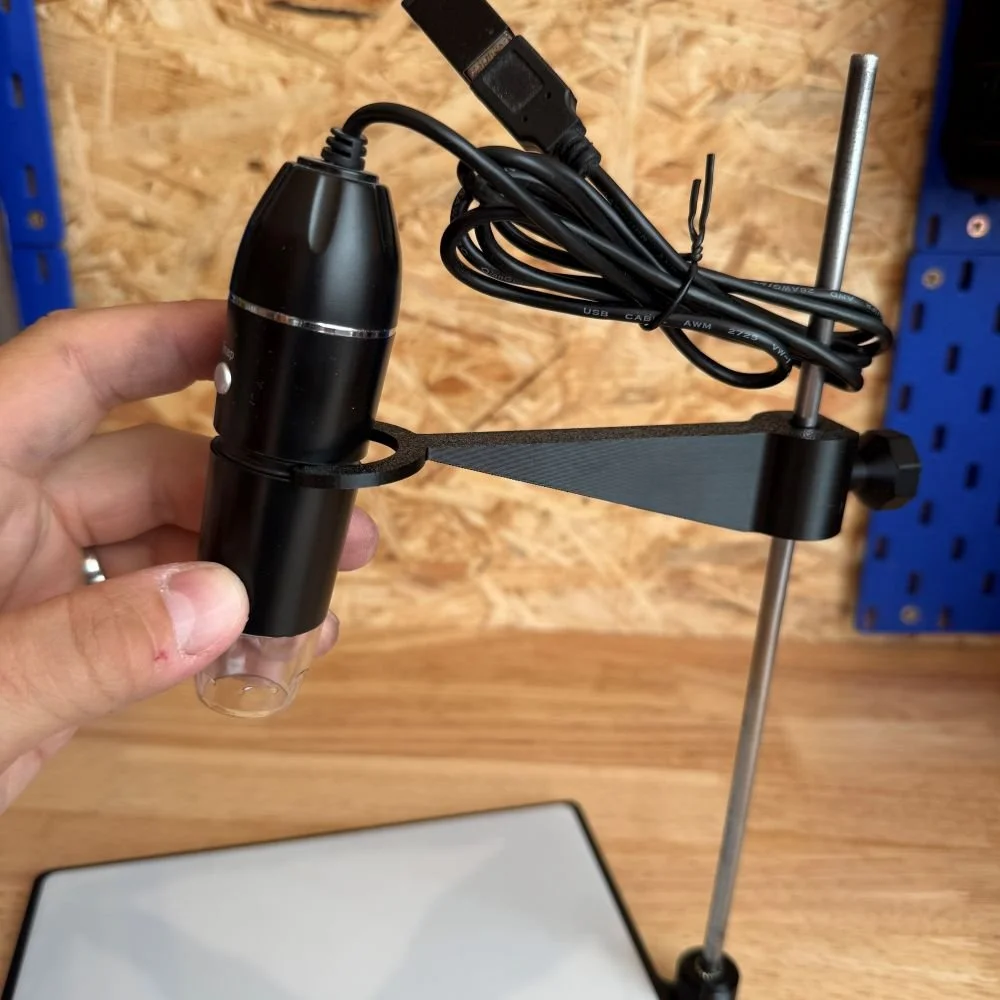

Největší pozornost jsem věnoval samotnému úchytu kamery. Držák je vytištěn z PETG s orientací vrstev v ose Z. Díky tomu si materiál zachovává přirozenou flexibilitu – vznikly tak "packy", do kterých lze mikroskop pohodlně a rychle nacvaknout nebo vyndat, ale zároveň v nich drží naprosto pevně a neviklá se.

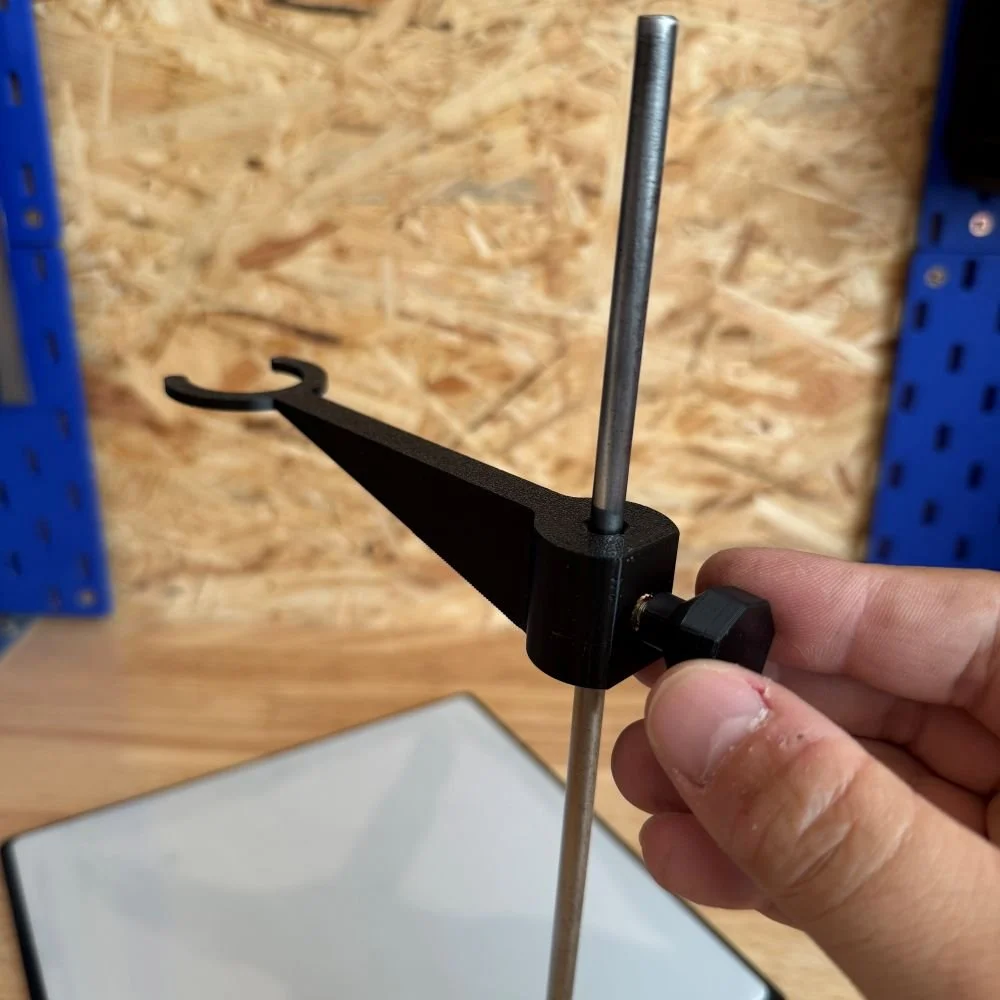

Plynulá výšková regulace probíhá posuvem úchytu po ocelové kulatině. Zajištění držáku v požadované výšce je vyřešeno spolehlivě: je do něj integrována další závitová vložka, kterou je prošroubovaný šroub s na míru zatištěnou rukomatkou (opět z PETG).

Výsledek

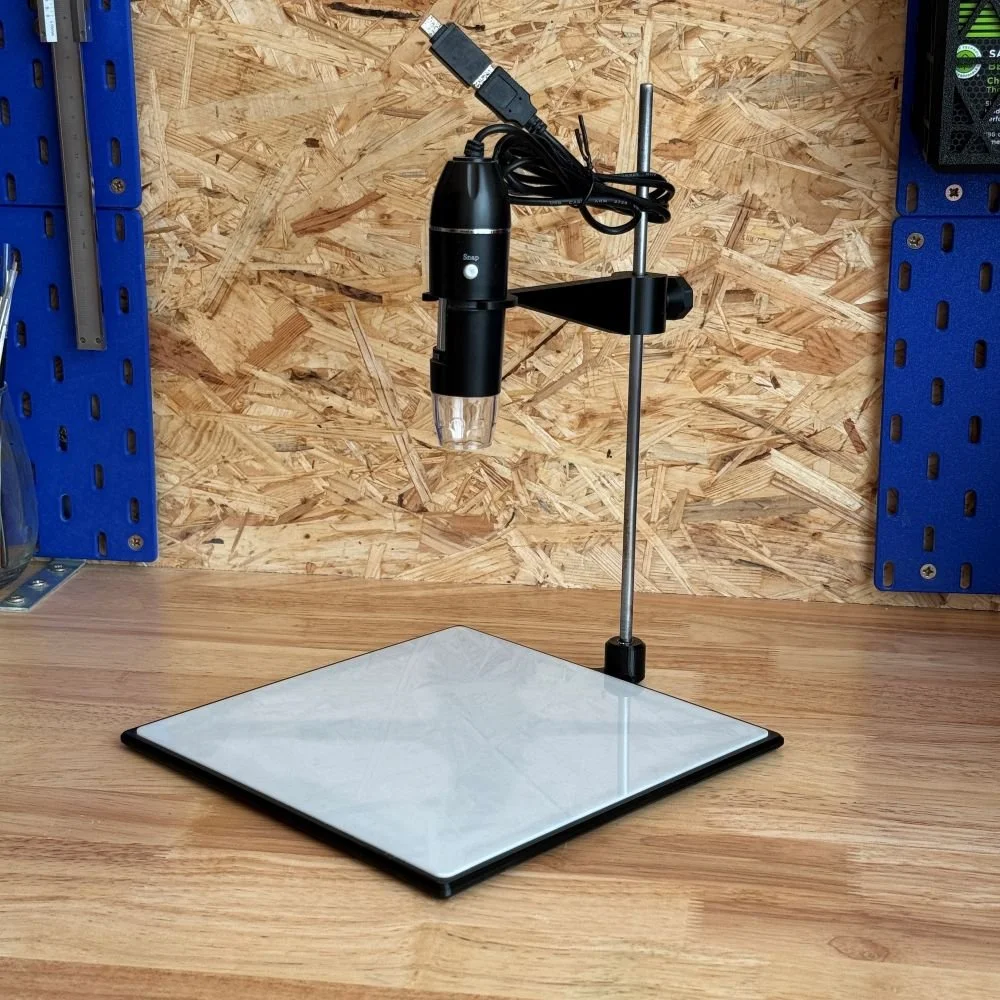

Výsledkem je robustní, plně rozložitelný a vysoce funkční stojan, který vyřešil všechny problémy předchozího kloubového držáku. Mnou poskytnuté řešení splnilo zadání nad očekávání zákazníka. Pro mě je tento projekt perfektní ukázkou toho, že zkloubit takto dvě výrobní technologie vyžaduje určité zkušenosti, a myslím, že za takovou realizaci se mohu poprávu pyšnit.
